本磁翻柱液位計產品概要UHZ-518C磁翻柱液位計在高壓型側裝式磁性液位計連接凸緣上采用HG20595-帶頸對接焊接凸緣DN25、PN6.0或PNl0Mpa，是密封面形式的突面或凸面，如有特殊要求，訂貨時可以標明。 液位計是根據浮力原理和磁耦合作用開發的。 當被測量容器的液面水平上升時，液位計主導管的浮子也上升，浮子內的*磁鐵鋼通過磁耦合傳到現場顯示器，使紅白反射柱翻轉180度。 液面水平上升時，翻轉柱由白色變?yōu)榧t色

UHZ-518C磁翻柱液位計詳細信息

UHZ-518C系列側裝式磁翻柱液位計的zui顯著特征是液體介質與指示器完全隔離，在任何情況下都非常安全、可靠、耐久，而且通過在各種液位計上組合液位報警、控制開關，能夠?qū)崿F(xiàn)液位或邊界位置上下限的過度報警， 可實現控制和鏈接的靜壓式液位變送器和彈簧-電阻式液位變送器相結合，可將液位、邊界信號轉換為雙線式4-20mADC標準信號，實現遠程指示、檢測、記錄和控制。 該系列側裝式磁反轉柱液位計廣泛應用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量和控制

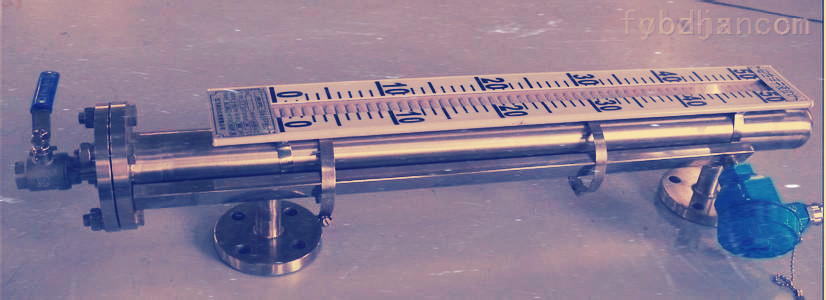

UHZ-518C磁翻柱液位計

技術參數●測量范圍: 300~15000mm●精度: ±； 10mm，±； 16mm●反柱直徑: 10mm、16mm●工作壓力: &le； 2.5Mpa(2.5MPa以上可另外加入汁液)防腐蝕型&le； 0.6Mpa●介質密度: &ge； 0.45g/cm3●介質密度差: &ge； 0.15g/cm3 (測量極限)●介質溫度:-20℃ +250℃(特殊要求450℃)●介質粘度: &le； 0.4Pa·； s對于粘度高的介質和溫度低時容易結果的介質，可以根據用戶的要求選擇加熱類型的夾克式液面湯。 ●環境振動:頻率&le； 25Hz，振幅&le； 0.5mm●跟蹤速度: &le； 0.08m/s●本公司工廠出廠連接法蘭尺寸: DN25、PNl.0 (米制管)●連接法蘭:采用化學工業部1998年zui新發布的HG20592~20635-97法蘭基準，采用其他法蘭基準( GB、ANSI、DIN等)時，訂貨時請指示 高壓型側安裝式磁液位計連接法蘭采用HG20595-帶頸對接焊接法蘭DN25、PN6.0或PNl0Mpa，密封面形式的突面或凸面，有特殊要求時請予以指示。 ●如有特殊要求，訂貨時可根據浮力原理和磁耦合作用開發商UHZ-518C磁反轉柱液位計的結構原理液位計。 當被測量容器內的液位上升時，液位計主導管內的浮子也上升，浮子內的*磁性鋼通過磁耦合傳到現場顯示器，使紅白反射柱反轉180度。 液位上升時，翻轉柱由白變?yōu)榧t，液位下降時，翻轉柱由紅變?yōu)榘祝羔樀募t、白邊界位置變?yōu)槿萜鲀?nèi)介質液位的實際高度，實現液位的指示。 規格型號系列型號UHZ-518結構特征接液材質測量范圍( mm )適用介質條件法蘭連接( mm )重量( kg )溫度(℃)壓力( Mpa )密度g/cm3粘度( Pa.s)DNPN基本重量延長基本重量C10標準型1 c 18 ni9ti0c 18 ni9( 304 ) 300-8000-20 + 1500-2.450 0.04251.01.665C11高壓型300-8000-20 + 1502.45-9.60.5-2 & le； 0.04252.54.066C12高溫型高壓型300-8000-20 + 3502.45-9.60.5-2 & le； 0.04256.31.066C13低溫型(防霜型) 300-3500>； -400-2.450.5-2&le； 0.04251.62.567.5C14液氨、液化石油氣專用型300-15000-20 + 1500-2.450.45-0.7 & le； 0.05252.56.56C15耐用型00 Cr 17 n I 14 mo2( 316 l ) 300-8000-20 + 1500-2.450.5-2 & le； 0.04251.665C16防腐蝕型( PP外層玻璃鋼) PP300-500020+1000-0.60.5-2&le； 0.04321.633C17防腐蝕型( PVC外層玻璃鋼) u-PVC 300-500020 + 600-0.50.5-2 & le； 0.04321.633C18防腐蝕型ABS 300-5000-20 + 1200-0.60.5-2 & le； 0.04321.033C19防腐蝕型(不銹鋼襯里PP ) PP 300-15000-20 + 1000-1.00.5-2 & le； 0.04251.645C20防腐型PE300-500020+400-0.60.5-2&le； 0.04251.667C21蒸汽套加熱型1 c r 18 ni9ti 300-15000-20 + 1500-2.450.5-2 & le； 0.05321.668C22高粘度介質型0 c r 18 ni9( 304 ) 300-15000-20 + 1500-2.450.5-2 & le； 0.05321.665C23食品專用型1 c r 18 ni9ti 300-15000-20 + 1500-1.60.5-2 & le； 0.05055301.675uhz-518c□□□套件和附件內容o盲法蘭、防污閥l液位計底部有防污閥o液位報警開關AK-3型、存儲功能，故障無法消除、信號無法消除、l液位報警開關AK-4型 具有未消除故障、未消除信號、完全配置b電平低位警報開關的存儲功能AK-3型和AK-4型g高位警報開關，區域型警報AK-1型有1臺DF-1型變換轉換放大器1臺PF113A插座1臺JTX-012-22F功率繼電器(單點: 1臺、2點ii

d低位警報開關、區域型警報AK-1型q高位、低位警報開關全配置、區域型警報AK-1型ii臺s高位和低位一體型警報開關、區域型警報AK-2型o無液位控制開關h上限控制開關、單點干簧CK-1型l下限控制開關、單點干簧CK-1型b上限、下限控制開關全配置， 單點干簧CK-1型帶ii w上限、下限控制開關一體型雙點干簧CK-2型t上限控制開關、霍爾型傳感器CK-3型l下限控制開關、霍爾型傳感器CK-4型e上限、下限控制開關全部配置、霍爾型傳感器CK-3型帶ii c上限、下限控制開關一體化， 霍爾型傳感器CK-4型o無遠程傳感器裝置r配置了LB型波束傳感器，輸出雙線式4-20mADCS靜壓式遠程傳感器( URS-100 )輸出雙線制4-20mADCO普通防水型b本質安全型ibⅡCT4安全欄和IS4041-Ex隔離欄Bd耐壓型dⅡCT4O為儀表a的數字， 柱狀圖顯示調整報警器XGTH-510 (縱型) b的數字、柱狀圖顯示調整報警器XGTA-810 (橫型) c的數字顯示調整報警器XMTA-810 (橫型) e雙電平顯示器XGH-202 (縱型) d智能電平/容量(重量)顯示調節器XMT-620 (橫型) -□□測量范圍( mm ) -□□介質密度( g/cm3)-D開口常壓容器□動作壓力( MPa)UHZ-518C系列側安裝式磁性反轉柱液位計是本公司引進吸收、消化提高海外同類產品，按原化學工業部公布的磁性液位計基準HG/T21584-95開發生產的產品。 磁翻柱液位計可用于各種塔、罐、球形容器、鍋爐等設備的介質液位檢測。 該系列的磁液位計可高密封，可防止泄漏，適應高壓高溫腐蝕條件下的液位測量，具有可靠的安全性，玻璃板(管)液位計的指示不明確，彌補容易破裂的不足，不受高低溫度的急劇影響，不需要多組液位計的組合。 全過程測量無死角，醒目，讀數直觀，測量范圍廣。 特別是現場的指示部分不與液體介質直接接觸，因此對于高溫、高壓、高粘度、有毒有害、強腐蝕性介質顯示優越性。 因此，與以往的玻璃管相比，磁翻柱液位計具有更高的可靠性、安全性、先進性、實用性。

本公司是中國較大的溫度計和電線電纜生產基地，產品儀表類有熱阻、熱電偶、雙金屬溫度計、水平計、壓力計、壓力變送器、流量計、整體溫度變送器等產品。 電纜類包括電力電纜、逆變電纜、扁平電纜、硅橡膠電纜、橡膠電纜、原子能電纜、風力電纜、高溫電纜、放射線交聯電纜、控制電纜、耐火電纜計算機電纜、光纖電纜、數據電纜、熱電偶補償電纜等

以上就是UHZ-518C磁翻柱液位計產品的全部內容，同類產品還有：FY-UHZ系列磁性翻柱液位計、BXS16-UFC磁翻轉液位計、磁翻柱液位計、頂裝磁翻柱液位計JH-UHZ、側裝式翻柱液位計、電伴熱磁翻柱液位計、其他型號液位計等，液位計廠家歡迎您來電洽談合作。
