本液位計產品概要品牌其他品牌測量范圍0~15m (根據實測范圍選定) m分辨率1mmmm動作頻率±； 0.3Hz應用領域石油化學食品礦物鋼鐵電力工作壓力4大氣壓以下MPa介質溫度-20℃ ~ +60℃℃響應時間2s產地國產加工指令分離式超聲波液位計的原理是通過測定超聲波脈沖發生后返回所需的時間，用于罐體、池、水庫的液位和體積的測定，也用于明渠的流量的測定

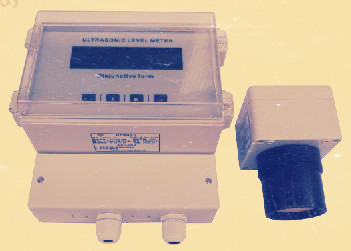

分體式超聲波液位計詳情

1 .分體式超聲波液位計的概要

衷心感謝您選擇本公司的產品

本儀表包括多項技術，具有安全、清潔、精度高、壽命長、穩定可靠、易于安裝維護等特點，適用于酸、堿、鹽、防腐、高溫等多個領域。

本儀表可通過4~20mA或RS485(Modbus協議或其他自定義協議)與顯示表或各種DCS系統連接，為工業自動運行提供實時液位數據。

分體式超聲液位計具有以下特點

電路設計從電源部分選擇高質量的電源模塊，部件選擇進口高穩定性和可靠性的部件，可以取代完全相同類型的海外進口儀表。

聲波智能技術軟件能夠進行智能回聲分析，不需要調試和其他特殊步驟，該技術具有動態思維、動態分析的功能。

本公司擁有的聲波智能技術大幅提高了儀表的精度，液位精度達到了0.3%，能夠抵抗各種干擾波。

本儀表為非接觸式儀表，不與液體直接接觸，故障率低。 儀表提供了各種安裝方式，用戶可以按照本手冊進行儀表的定位。

儀表的所有輸入輸出線都具有防雷短路的保護功能。

2 .分體式超聲波液位計技術指標

測量范圍:0~15m (根據實測范圍選擇)

死角: 0.25m~0.6m

測距精度: ±； 0.3%FS (標準條件) *

測距分辨率:1mm

壓力: 4氣壓以下

儀表顯示:攜帶LCD顯示液位或空間距離

模擬輸出:4~20mA

數字輸出: RS485、Modbus協議或自定義協議

供給電壓: DC24V/AC220V，內置防雷裝置

環境溫度:-20℃~+60℃

保護等級: IP65

*FS :量程標準條件:室內無風環境。

3 .分體式超聲波液位計儀表的安裝

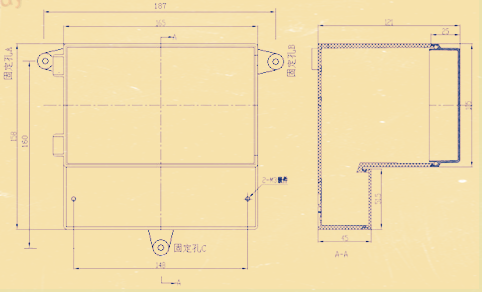

3.1儀表外形尺寸:

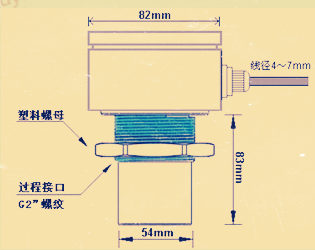

3.2探針外形尺寸(探針的尺寸根據范圍而變化，如有不同，請提前通知)

3.3儀表端子臺

打開下蓋，就能看到儀表的接線板。 如下圖所示

3.4探針端子臺

如下圖所示，打開探針蓋后，將顯示探針終端

3.5分體式超聲波液位計配線說明

連接u電源AC220V或DC24V之前，請仔細檢查電源電壓是否正確，是否連接在適當的終端上！

uSPST1~SPST4是4路開閉量，分別與P03(Relay )菜單Relay1~Relay4對應地設置.

u型儀表需要接地時，請將4-20mA終端的-端或XPS終端的t型端接地

uXPS是探針端子，通過4芯屏蔽線與探針端子連接

4芯屏蔽線的連接方式如下圖所示

注:探針電纜必須使用屏蔽電纜(例如RVVP屏蔽電纜)，其中屏蔽線必須連接到XPS的-端
