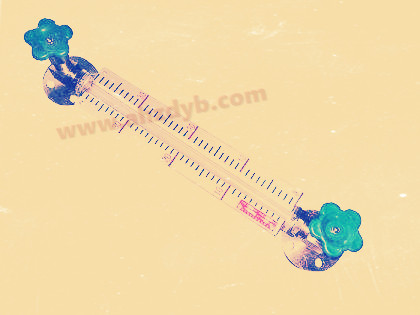

YS-UGB玻璃管式液位計產品概述品牌級計廠家應用領域石化、制藥、食品、造紙、礦物、冶金、鋼鐵、電力、輕工業、建材、環保、飼料、醫藥、水泥、塑料等產地的國產加工定制是ys-ugb玻璃管式級計是一種直讀式級計，用于工業生產中一般貯液設備液體位置的現場檢測 通常用于直接檢測。

YS-UGB玻璃管式液位計的細節YS-UGB玻璃管式液位計是一種直讀式液位計，適用于工業生產中一般貯液設備的液位現場檢測，其結構簡單、準確、傳統的現場液位測量工具。 通常用于直接檢測。

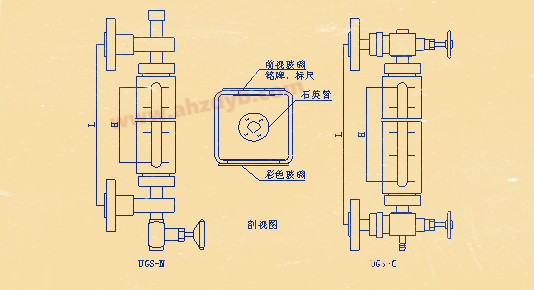

結構原理:

儀表上下閥上安裝有PN1.6MPa、DN20的法蘭。 用焊接在容器上的法蘭構成容器和連通器，可以通過玻璃管直接顯示容器內介質液位的高度。

玻璃管液位計的兩端有針閥，針閥中有鋼球，玻璃管在事故中破裂時，鋼球在容器的壓力下自動關閉針閥的通道，防止容器內的介質流出，避免危險。

YS-UGB玻璃管式液位計的特點

1 .閱讀清晰，直觀，可靠。

2 .結構簡單，維護方便。

3 .經久耐用。

技術參數:

1 .測量范圍(安裝中心距離L):300、500、600、800、

1000、1200、1400、1700、2000mm

2 .工作壓力: &le； 1.6MPa

3 .材質:碳鋼、不銹鋼

4 .工作溫度: &le； 200℃

5 .連接法蘭基準: HG20592-97 PN1.6 DN20凸面

6 .其他法蘭標準為JB/T、GB、ANSI等，請用戶指示。

7 .伴熱蒸汽壓力: &le； 0.6MPa

8 .蒸汽套管接頭: G1/2 "外螺紋

9 .鋼球自封壓力: &ge； 0.2Mpa

玻璃管液位計的使用注意事項

為了保證自封作用，容器內的介質壓力請控制在0.2MPa以上。

打開上下閥時，為了防止鋼球自封時碰到閥桿的前端，閥桿的退出轉速必須在4圈以上。

玻璃管液位計訂貨注意事項:

1 .型號名稱

2 .規格(中心間距離l )

3 .材質(普通鋼或不銹鋼)

4 .安裝形式:法蘭規格

化工標準舊型號表:

型號標記標準系列

名稱標準編號型號表示規格( mm ) 玻璃管液位計HG5- 227-80das IPN1. 6300 5006008001200140017002000玻璃管液位計HG5-227-80 DB I PN1.6玻璃管液位計HG5-227-80 DA II PN1.6玻璃管液位計Hg 5-227-80 DB II PN1.6玻璃管液位計HG5-227-80 WA I PN1.6玻璃管液位計HG5-227-80 WB I PN1.6玻璃管液位計HG5-227-80 WA II PN 1.6玻璃管液位計HG5-227-80 WB II PN1.6液位計針閥HG5-227-80 (上) A I B I PN1.6液位計針閥HG5-227-80 (下) A I B I PN1.6液位計針閥HG5-227-80 (上) ) aiiibipn1.6規格針閥HG5-227-80 (下) aiibiipn 1.6注: D-非保溫型、W-保溫型、I-碳鋼、ⅱ-不銹鋼、A-扁平法蘭、B-冠法蘭

YS-UGB玻璃管式液位計選型表:

YS-UGB普通玻璃管液位計編號接觸液材質c碳鋼f不銹鋼( 304、316L )符號附加裝置1普通型2帶蒸汽套線安裝方式d凸緣連接DN20、25 G螺紋連接G3/4&Prime； 導線壓力等級1.021.6符號接觸液材質c碳鋼f不銹鋼( 304、316L )導線測量范圍( mm) □□ 300、500、800、1100、1400、1700、2000·； ·；

以上就是YS-UGB玻璃管式液位計產品的全部內容，同類產品還有：HG5玻璃管式液位計、小型管式液位計、耐壓數顯小型管式液位計、玻璃管式液位計、石英管式液位計、UQK系列防爆浮球液位計、其他型號液位計等，液位計廠家歡迎您來電洽談合作。
